概述
JDCF型電壓互感器為電磁式油紙絕緣、戶外用全密封結構產品。用于設備最高電壓為126kV，額定頻率為50Hz或60Hz的中性點有效接地的電力系統中作電壓、電能測量及繼電保護用。
該產品設計可靠、磁密低，能避免線路發生諧振過電壓，二次繞組將計量和保護分開，計量精度可達0.2級，滿足用戶的不同要求和電力部門提出的高精度計量要求。
本產品選用不銹鋼外罩的金屬膨脹器，密封采用進口膠墊。器身采用先進的真空干燥處理和真空油處理工藝，介損小，局放量低，確保產品的運行安全、可靠。
使用環境
環境溫度 最高氣溫：+40℃ 最低氣溫:-30℃ 日平均氣溫不超過+30℃
海 拔 JDCF-110、JDCF-110W1、JDCF-110W2型電壓互感器海拔不超過1000m,JDCF-110GY型電壓器海拔不超過3000m
主要技術參數
| 序號 | 名稱 | 單位 | 數據 |
| 1 | 額定電壓 | kV | 110 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 相數 | 單相 | |
| 4 | 一次繞組額定電壓 | V | 11000/√3 |
| 5 | 二次繞組額定電壓 | V | 100/√3 |
| 6 | 剩余繞組額定電壓 | V | 100 |
| 7 | 二次繞組極限負荷 | VA | 2000 |
| 8 | 剩余繞組極限負荷 | 3P、300VA | |
| 9 | 準確級 | 0.2/0.5/3P 0.2(或0.5)/3P/3P | |
| 10 | 額定輸出 | VA | 100VA/250VA/300VA 100VA/500VA/300VA |
| 11 | 總重 | kg | 730 |
訂貨須知
訂貨時請注明:產品型號額定電壓、準確級及其它要求

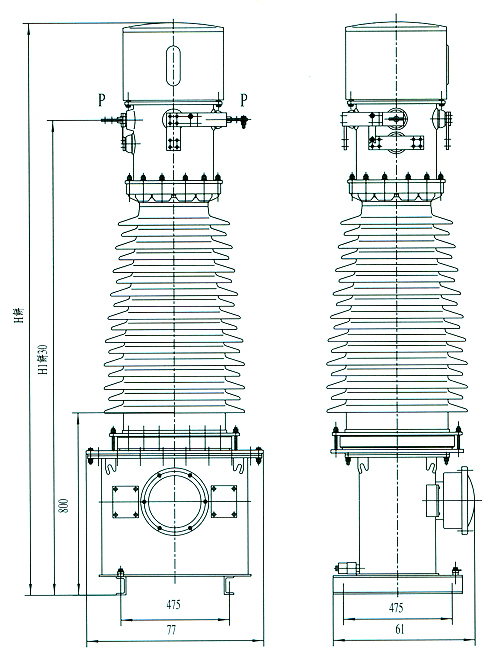

外形尺寸圖
