LABN6-35電流互感器
Retail price
0.0
元
Market price
0.0
元
Number of views:
1000
Product serial number
Quantity
-
+
Stock:
0
產品詳情
[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[Product parameters, Parameters]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]
概述
LABN6-35型電壓互感器為電磁式油紙絕緣、戶外用全密封結構產品。用于設備最高電壓為40.5kV，額定頻率為50Hz或60Hz的交流電力系統中作電流、電能測量及繼電保護裝置供電用。
該產品可帶有3個或4個二次繞組，采用高導磁性能的微晶合金制造的二次測量繞俎，可保證測量精度達到0.2級或0.2S級。
該產品儲油柜采用鋁合金加工，油箱采用優質鋼板整體拉伸成型。無外露的密封結構，能延長密封圈老化周期，確保密封性能可靠。封閉型的結構，能保證絕緣油的運行質量，確保運行安全可靠。
使用環境
環境溫度 最高氣溫：+40℃ 最低氣溫:-30℃ 日平均氣溫不超過+30℃
海拔不超過1000m(可提供特殊要求產品)
主要技術參數
| 序號 | 名稱 | 單位 | 數據 |
| 1 | 額定電壓 | kV | 35 |
| 2 | 額定一次電流 | A |
5、10、15、20、30、40、 50、75、100、150、200、 300、400、500、600、750、 800、1000、1200、1500、2000 |
| 3 | 額定二次電流 | A | 5 |
| 4 | 準確級及負荷 |
0.2(0.2s)級 30VA 0.5 級 40VA 10P1級 40VA 10P2級 30VA |
|
| 5 | 儀表保安系數 | ≤10 | |
| 6 | 準確限值系數 | ≥20 | |
| 7 | 總重 | kg | 190 |
訂貨須知
訂貨本型產品時,請詳細說明下列各項
產品型號 額定電流比 準確級組合

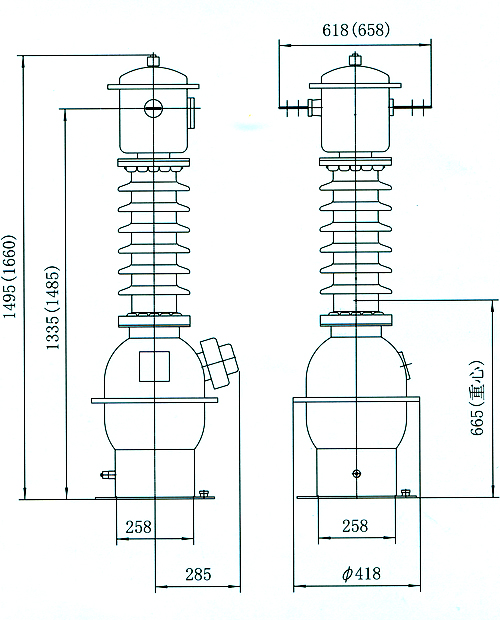

外形尺寸圖
